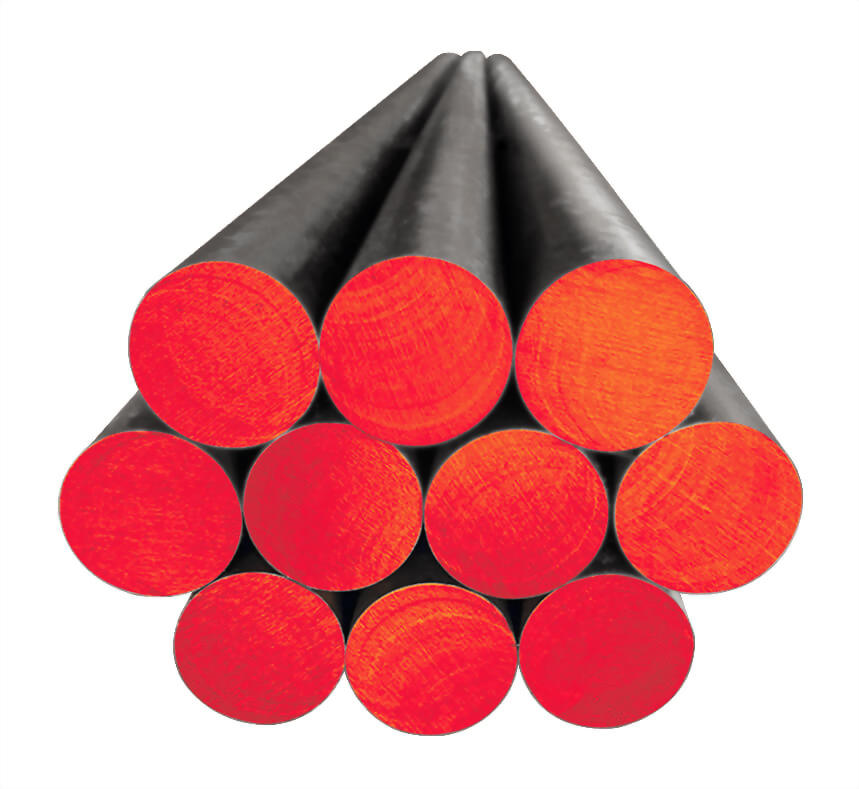

SCM440 紅十字鋼
SCM440 一般用於製造高負荷下工作的重要結構用件：如軸、齒輪、導柱、主軸套桶軸心；汽機車零組件等須強韌性之工件、連桿、增壓器齒輪。
特點
SCM440生產高強度緊固件的常用鋼種，產品具有成分穩定、鋼質純淨度高、脫碳層小、有害元素低，表面缺陷少等優點，使用時易進行球化退火、冷鐓開裂率低，熱處理質量穩定、硬度均勻，廣泛套用在發動機、模具等行業。調質處理後有較高的疲勞極限和抗多次衝擊能力，低温衝擊韌性良好。SCM440同時也是耐熱鋼，可在500℃下長期工作。
各國鋼材牌號
| 日本 | 美國 | 德國 | 中國 | 台灣 | 國際標準 |
|---|---|---|---|---|---|
| JIS | SAE/AISI | DIN | GB | CNS | IOS |
| SCM440 | 4140 | 42CrMo4 | 42CrMo | SCM440 |
42CrMo4 42CrMoS4 |
化學成分(%)
| C(碳) | Si(矽) | Mn(錳) | P(磷) | S(硫) | Ni(鎳) | Cr(鉻) | Mo(鉬) |
|---|---|---|---|---|---|---|---|
| 0.38 ~ 0.43 | 0.15 ~ 0.35 | 0.60 ~ 0.90 | 0.030以下 | 0.030以下 | 0.025以下 | 0.09 ~ 1.20 | 0.15 ~ 0.30 |
熱處理條件
| 熱處理溫度°C | ||||
|---|---|---|---|---|
| 正常化 | 退火 | 淬火 | 回火 | |
|
830~880 油冷 |
830 爐冷 |
830~880 油淬 |
530~630 急冷 |
|
機械性質
| 降伏點(kgf/mm2) | 拉伸強度(kgf/mm2) | 伸長率(%) | 斷面縮率(%) | 衝擊值(J/CM²) | 硬度(HB) |
|---|---|---|---|---|---|
| 835以上 | 980以上 | 12以上 | 45以上 | 59以上 | 285 ~ 352 |
**各國規範之標準與牌號，化學成份略有差異，此對照表僅供參考，詳細成份含量請自行比照資料庫**
